Matériel - Outils de métallerie - partie 2/4
Matériel de COUPE, FRAPPE et de mise en forme
Dans la logique de fabrication en métallerie, ce qui vient juste après les prises de mesures et le tracé des pièces (PARTIE 1), ce sont tout les usinages. Que cela soit le débit, avec la coupe des profils en barre ou des tôles aux bonnes mesures, le redressage quand ils ne sont pas droits (et c’est souvent le cas), préparations des pièces avant assemblage : coupes pour type d’assemblage spéciaux, chanfreins et la mise en forme des éléments à froid ou à chaud.
Il y a aussi tout ce qui gravite autour du perçage et des assemblages mécaniques, mais je garde ce gros morceau pour la partie 3, avec les outils de bridage et de serrage
Une évidence pour beaucoup, mais le travail du métal, notamment aciers et inox, à froid et sans machines électriques/pneumatiques peut être particulièrement long ou se limite souvent à de faibles épaisseurs ou encore parfois est tout simplement impossible. Il intervient donc en début d’apprentissage pour appréhender les propriétés du métal, dans des cas concrets où l’on doit limiter les étincelles (éviter les piqûres sur les pièces où les éléments avoisinant) ou la chauffe (éviter la détérioration du revêtement/peinture, etc.); le travail sur de faibles épaisseurs (habillages, etc.) ou encore pour accéder à des endroits restreints où les autres outils ne passent pas
Vous trouverez ici une liste d’outils de coupe, de frappe et de mise en forme – non exhaustive (mais bien complète) – que j’utilise pour certains tout les jours, d’autres plus ponctuellement car spécifique à une tâche. Bien que certains peuvent être utilisés sur le terrain, sont exclus ici les outils spécifiques à la pose/installation Je la mettrai à jour de temps à autres quand je ferrai des découvertes intéressantes
J’ai personnellement testé tout les produits présentés ici et, bien évidemment, je les recommande. J’utilise encore la majorité de ces machines, outils, etc. pour mes projets de fabrication sur-mesure. Les liens des produits proposés sont issus du programme d’affiliation d’Amazon Partenaires
Outils de métallerie - coupe

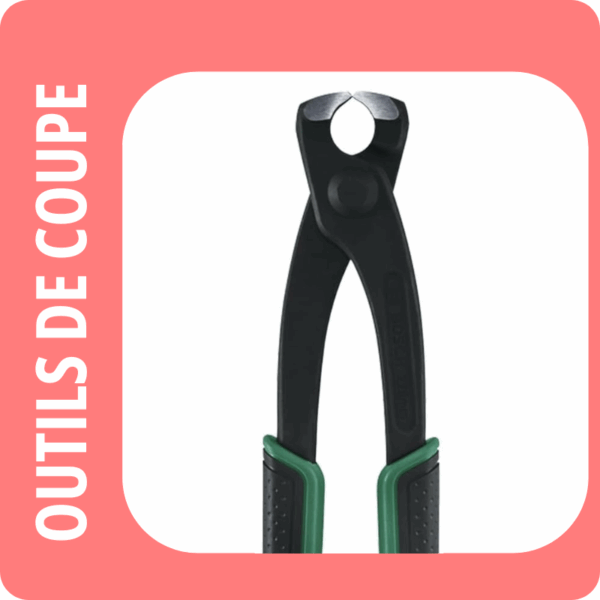

Disqueuses, scies à métaux, pinces coupantes, cisailles, grignoteuses, etc. Des outils comme les meuleuses d’angle, limes rentrent dans d’autres catégories (finitions, etc.). Ultérieurement, un dossier plus spécifique aux découpes plasma

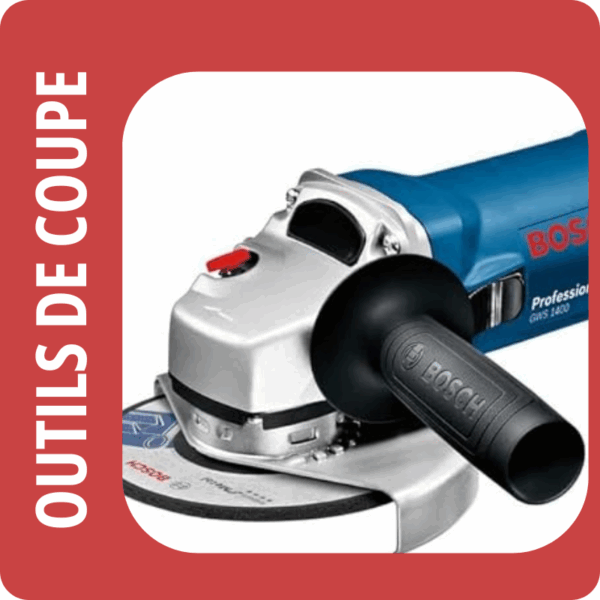

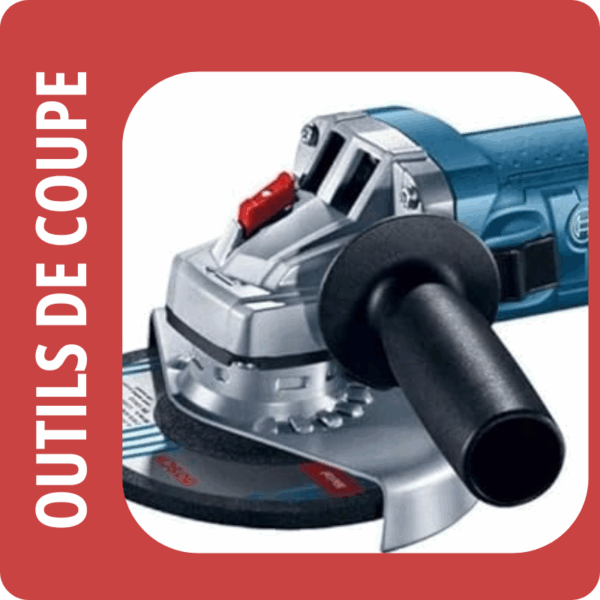

- Avec Variateur, machine plus légère pour les travaux plus fins

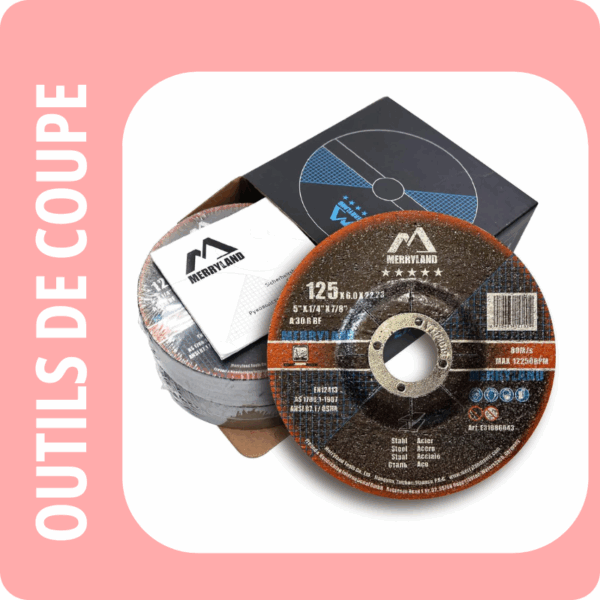

- 125 X 6,0 mm, pour les chanfreins et le dégrossissage des soudures
- Pour les travaux intensifs. Pour limiter la chauffe ou les zones sans étincelles

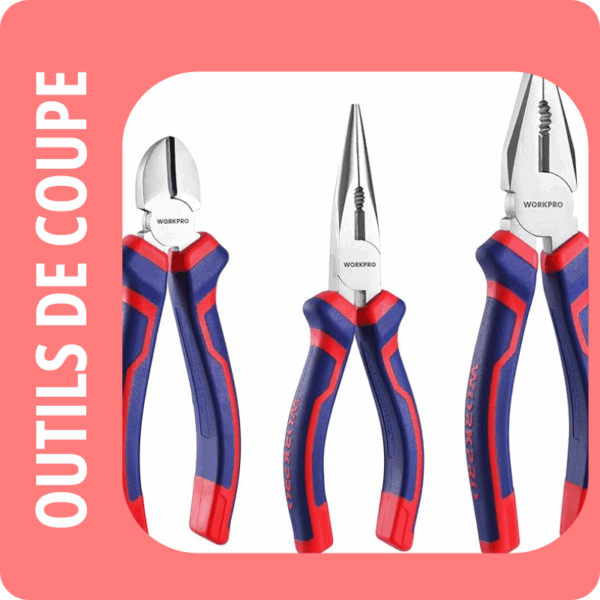

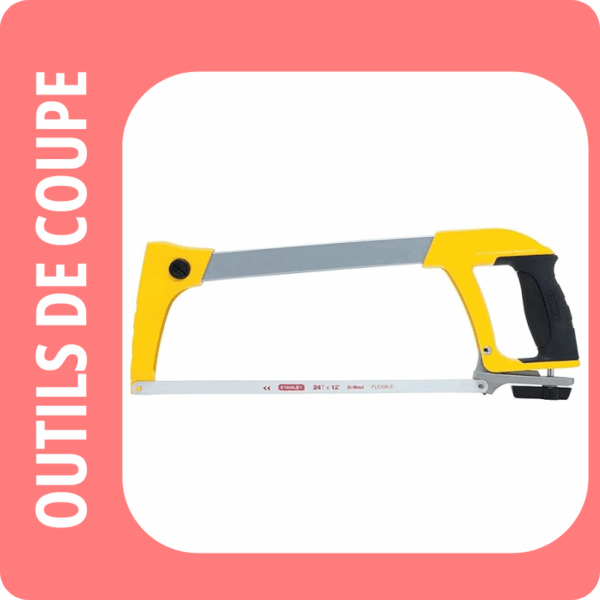

- Longueur 160mm. Set de base polyvalent et ergonomique

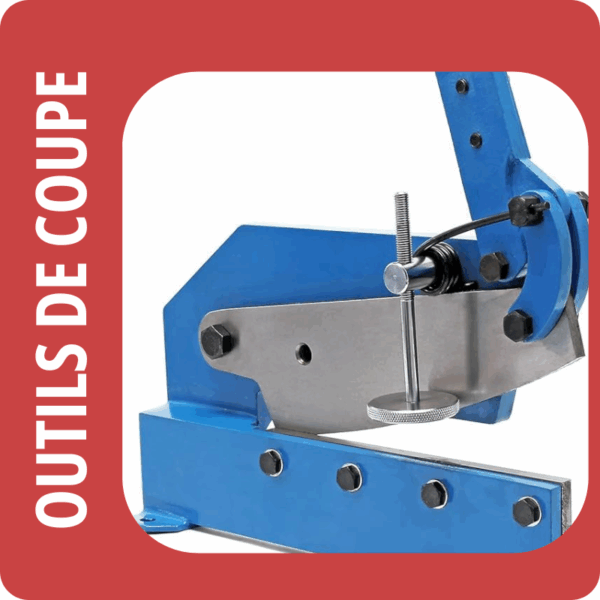

- Machine d'atelier, généralement pour de la tôle 20/10 acier (moins pour l'inox). Peut gérer ponctuellement de plus fortes épaisseurs pour de petites longueurs

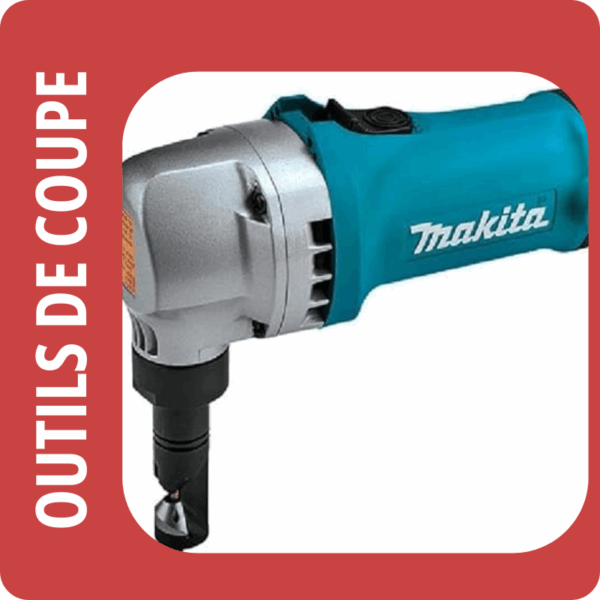

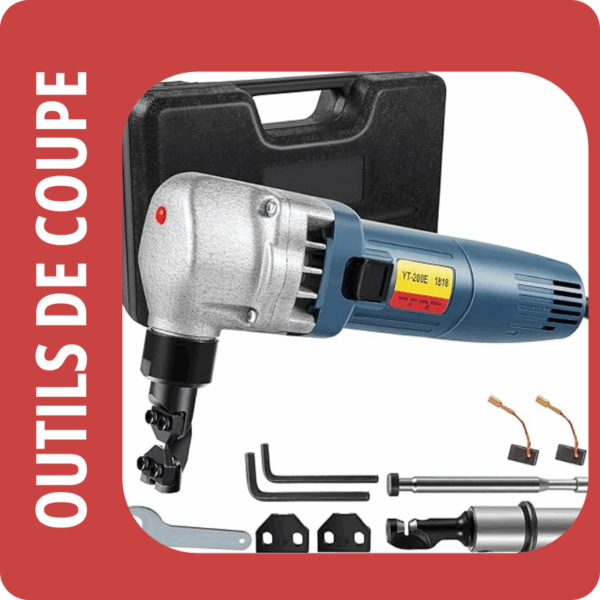

- 1,5mm max sur tôle acier. Mais plus rapide qu'une disqueuse (et sans étincelles)

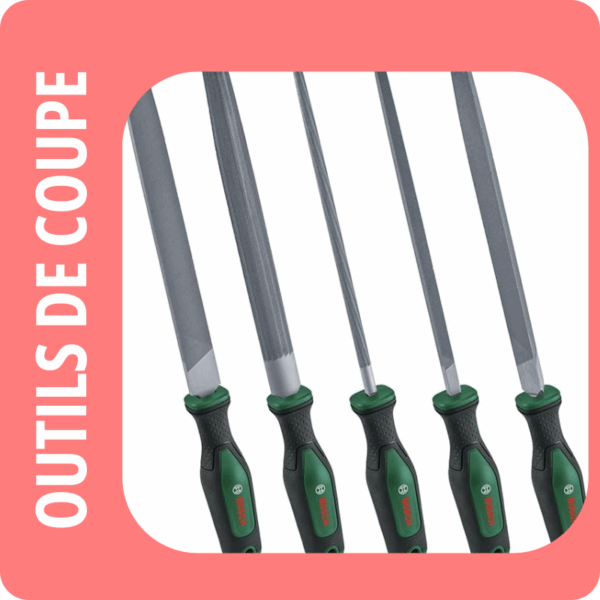

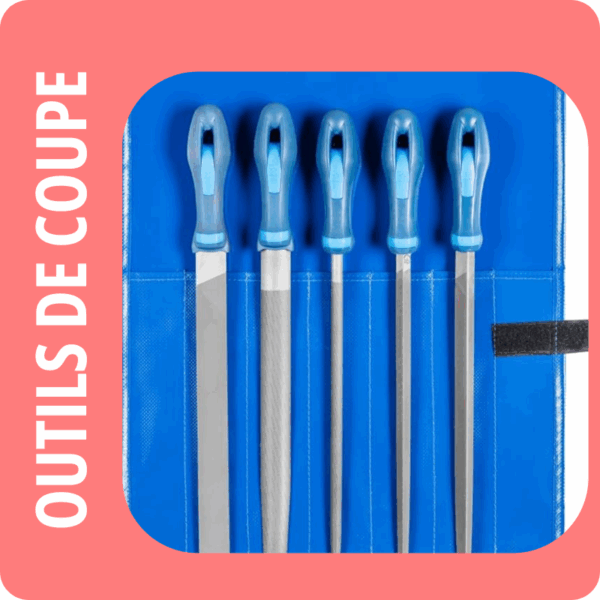

- Taille 2 (rugosité polyvalente en métallerie), taille double. Longueur 250mm

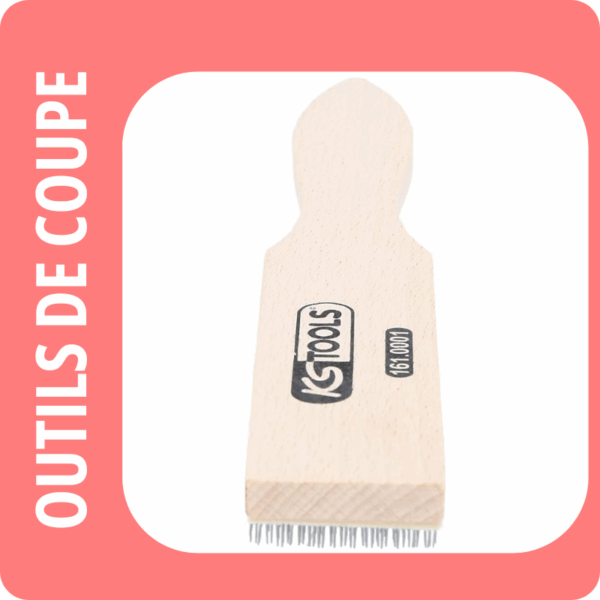

- Pour le nettoyage systématique des limes après usage. Evite l'encrassement, notamment les tailles double

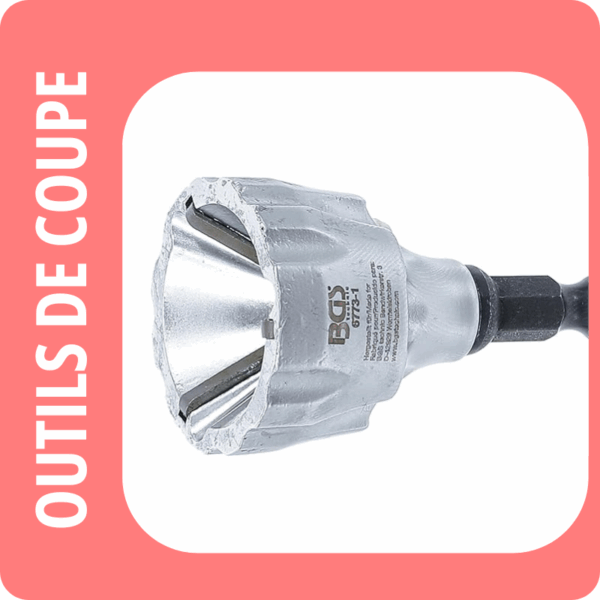

- Utile pour refaire les extrémités de tiges filetées rapidement après coupe (se monte sur une visseuse à choc)

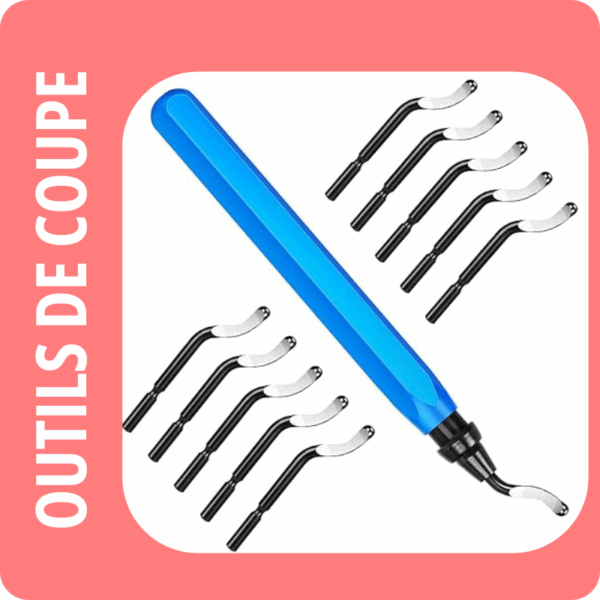

- Ebavureur manuel pour les bords de tôles, intérieurs tubes. Enlever la barbe ou casser une arrête vive

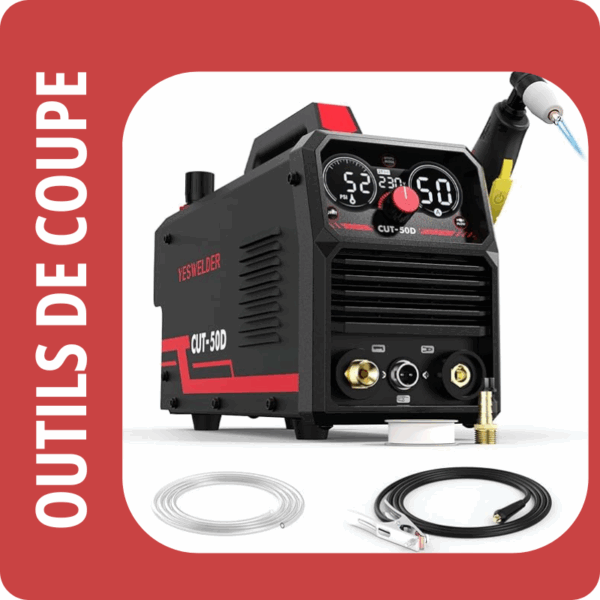

- Nécessite un compresseur. 50A. Découpe nette à 12mm, sinon jusqu'à 20mm. Compact. Allumage en HF et 2T/4T. Sur tout métaux

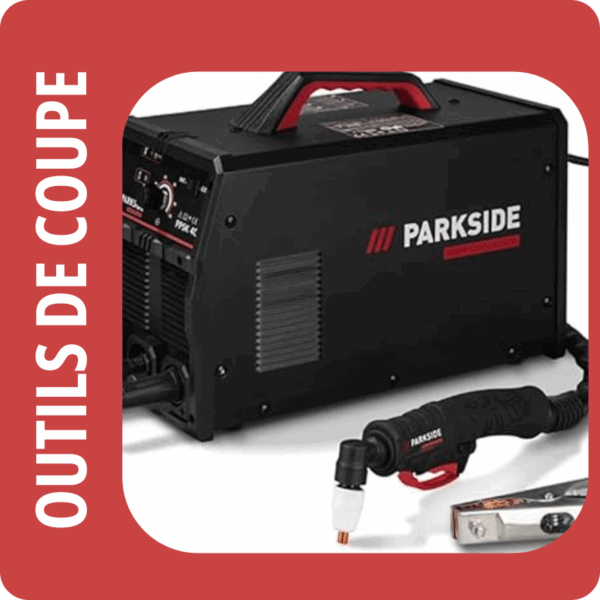

- Un peu moins puissant que le YESWELDER, mais a un compresseur intégré, ce qui peut être un gros atout
OUTILS DE métallerie - FRAPPE
Les marteaux, et tout les outils manuels qui se frappent avec…

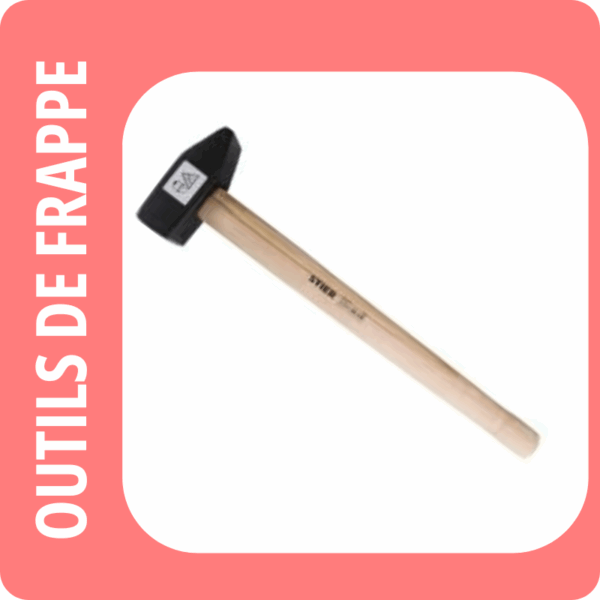

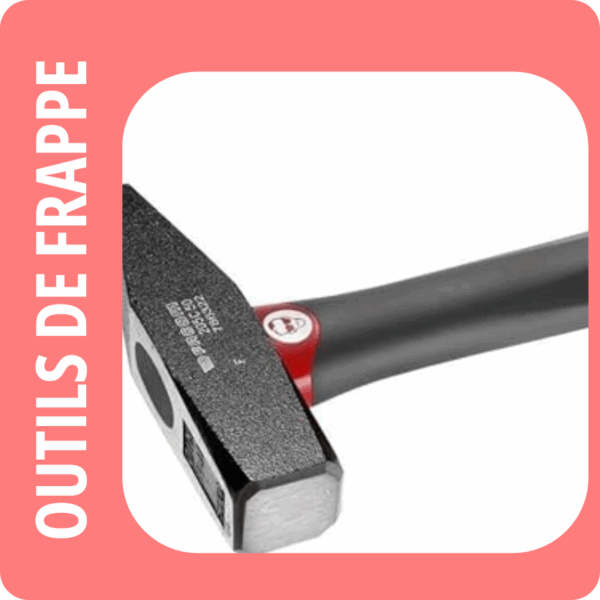

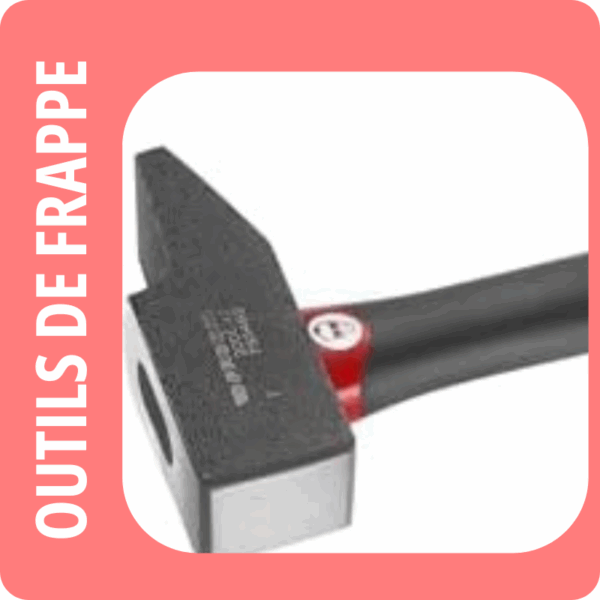

- Marteau polyvalent d'1KG pour redresser, mettre en forme, ajuster, pointer, etc.
- Le même en un peu plus gros et lourd (1,9KG) suivant votre confort d'utilisation

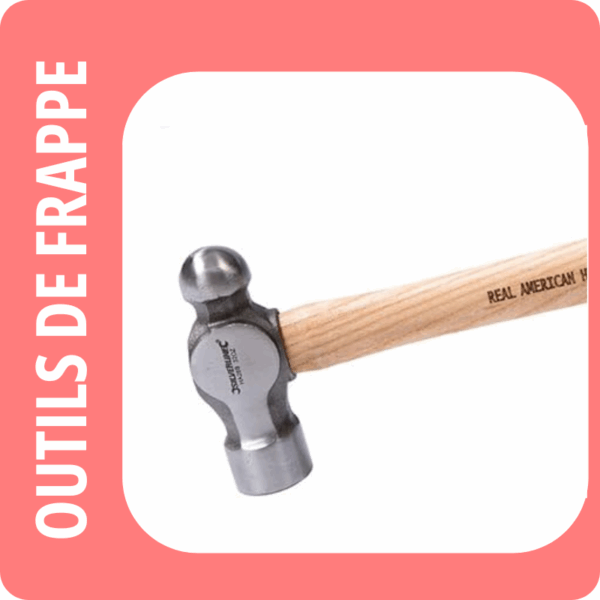

- Encore quasiment le même, mais en beaucoup petit et léger. Idéal pour l'ajustement des pièces, et petites frappes de précision
- Pointeau classique à frapper. Marquage des percements. Plusieurs tailles disponibles
- Marquer les percements, mais sans frappe, juste une pression à une main. Utile pour les zones où le marteau ne passe pas

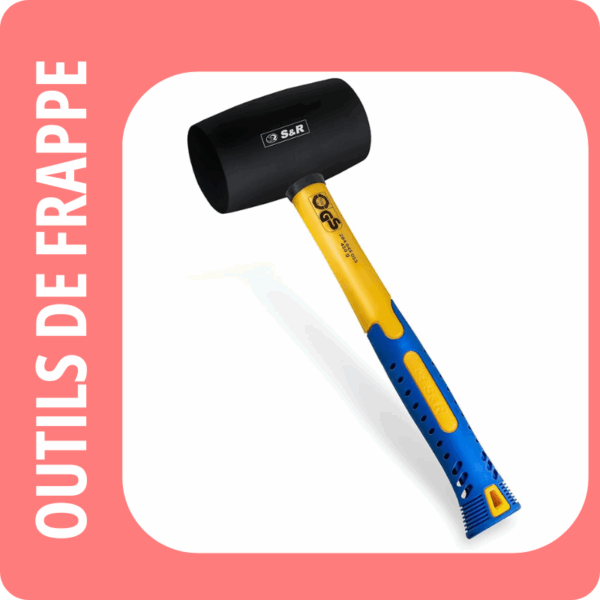

- Redresser, ajuster sans marquer le métal, ou ne pas abimer la peinture sur le terrain

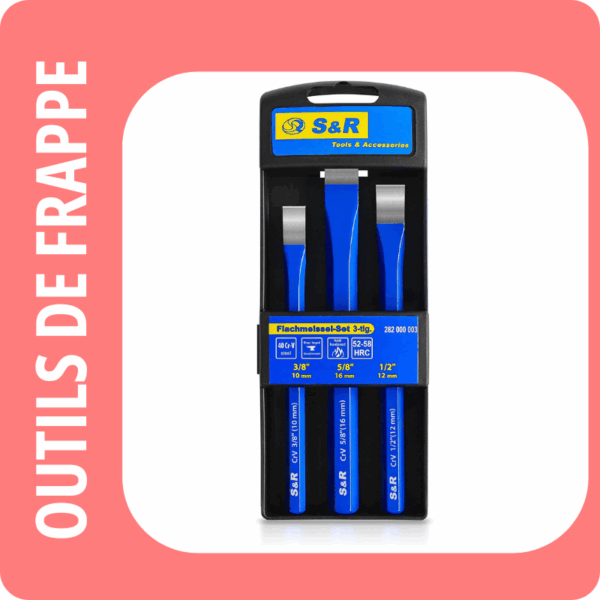

- Enlever les grattons de soudure, faire levier, faire sauter des éléments ou ajuster le site de pose. Obligatoire

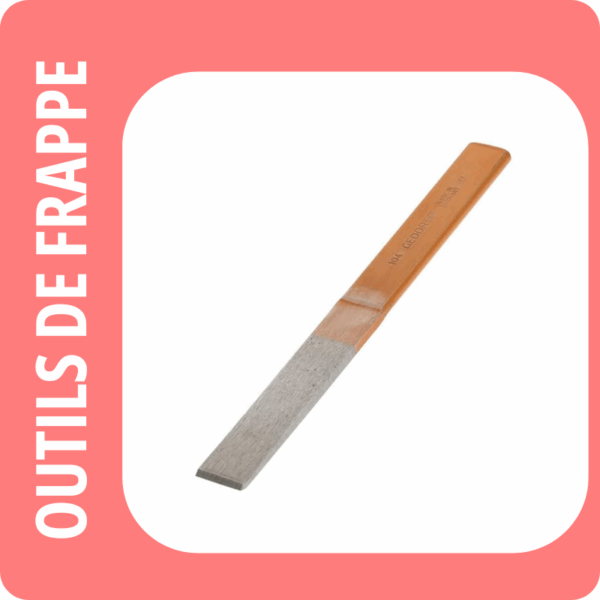

- La même chose que le set, mais un extra plat est toujours utile pour les endroits difficile

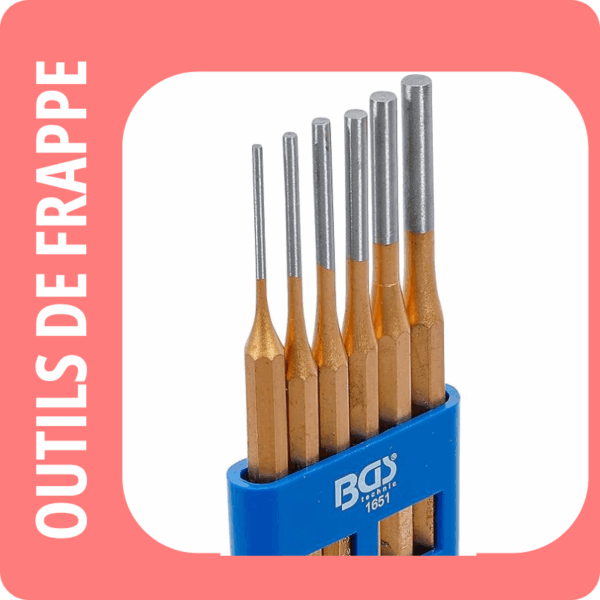

- Comme son nom l'indique, chasser la goupille, ou le taraud cassé dans un trou. Vous sauvera la mise plus d'une fois !

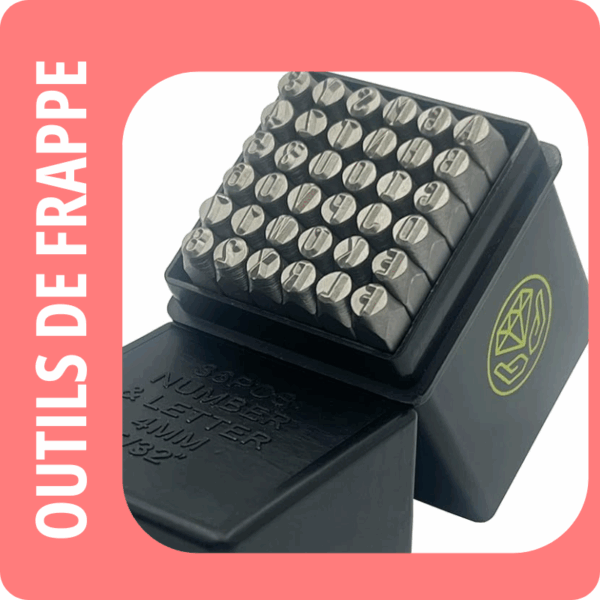

- Marquage des références de pièces ou de numéros de série
OUTILS DE métallerie - MISE EN FORME
Comme dit dans l’intro, tout ce qui est mise en forme peut vite être limité à froid et sans grosses machines (souvent hors de moyens pour les particuliers et petites boites artisanales comme la mienne). Néanmoins voici quelques outils bien utiles.
L’avantage avec le métal, c’est qu’on peut souvent créer ses propres outils/machines, cela peut être un vrai challenge et source de satisfaction personnelle. Des outils basiques à la portée même des débutants, notamment les griffes/griffons de cintrage, les tas de redressage, seront et resteront très utiles dans la suite de vos aventures métal. Avec un peu plus d’expérience et si cela vous intéresse, vous pourrez également fabriquer vos propres outils à chaud (pinces, etc.) et machines (cintreuses, plieuse, etc.). Il faudra pour ça, quelques connaissances en plus sur certains alliages d’aciers (plus résistants et adaptés que de l’acier doux/de construction) et sur quelques quincailleries (systèmes de roulement, visseries, etc.)
Certains bricoleurs ou des artisans qui se mettent à leur compte avec peu de moyens peuvent se lancer ce genre de défis
Bref, il va falloir être patient, mais je compte bien un jour créer du contenu et des formations autour de la fabrication de ces outils machines. En attendant :
OUTILS DE MISE EN FORME - COUDAGE et CINTRAGE

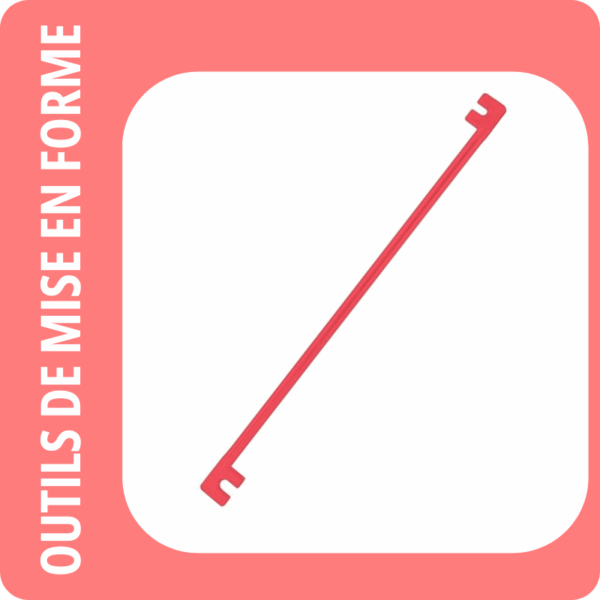

- Cintrage à froid et à chaud sur les petites sections, généralement avec un griffon, une autre griffe, étau ou gabarit

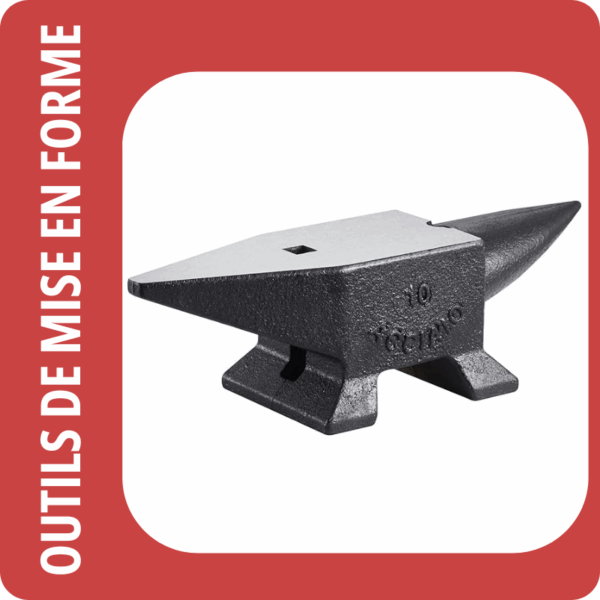

- Redressage et Mise en forme à froid ou à chaud. Pour les petits travaux

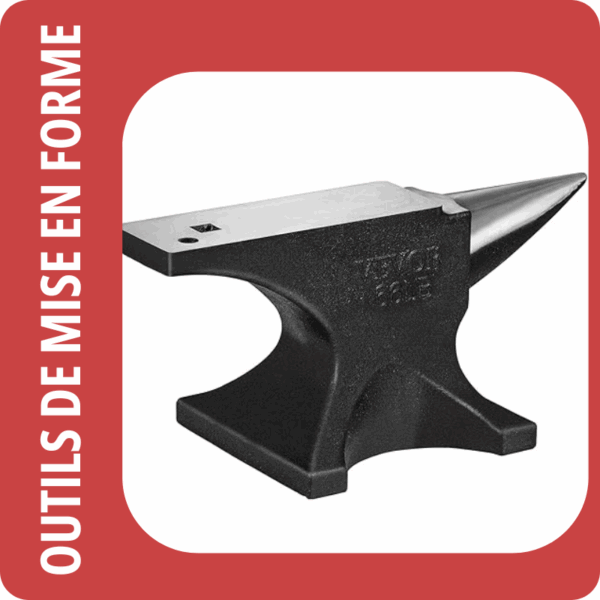

- Même chose en plus gros/lourds pour les tâches standards. Format minimum conseillé en atelier pour de la métallerie/ferronnerie

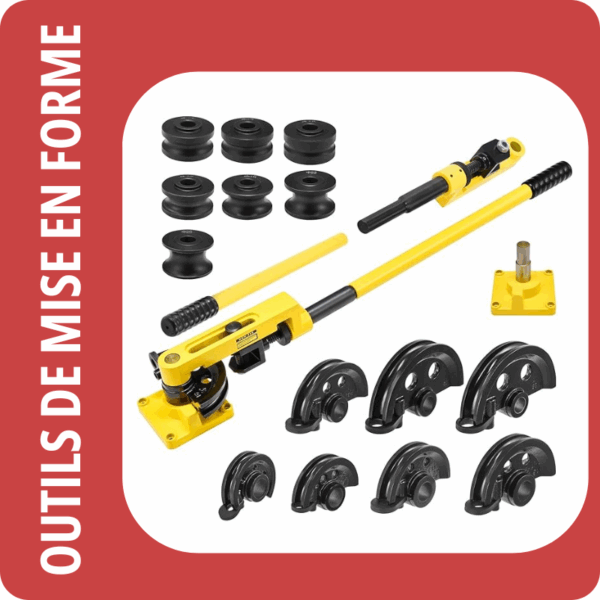

- Coudage de méplats, rond et carré serrurier. A froid ou à chaud, jusqu'à 120°. 6 matrices pour ajuster le rayon de cintrage. Bras de 700mm

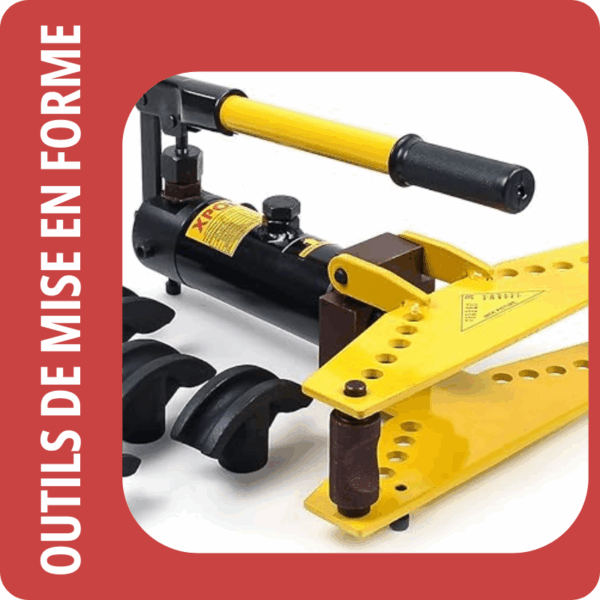

- Cintrage à 90° ou moins de tube rond diamètre 10 12 14 16 19 22 25 mm . Utile si vous n'avez pas besoin d'un rayon de cintrage précis

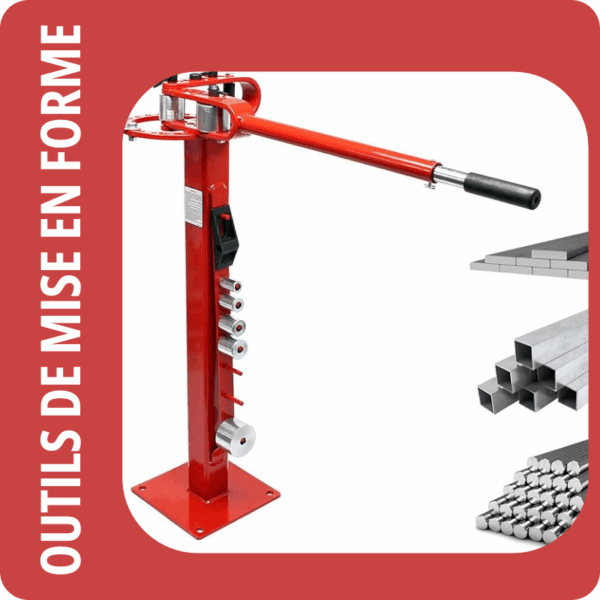

- Cintreuse/coudeuse sur pied, pour méplats, ronds et carré serrurier. 7 matrices
- Cintrage à 90° (ou plus) pour des tubes de diamètre 6,35–25,4mm. Utile si vous n'avez pas besoin d'un rayon de cintrage précis
OUTILS DE MISE EN FORME - PLIAGE et ROULAGE

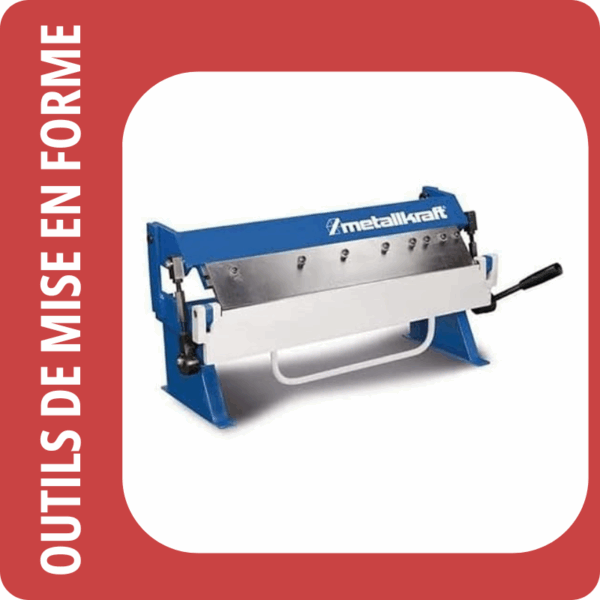

- Pour du pliage de tôles fines 1,2/1,5 mm pour de l'acier. Largeur de 300mm

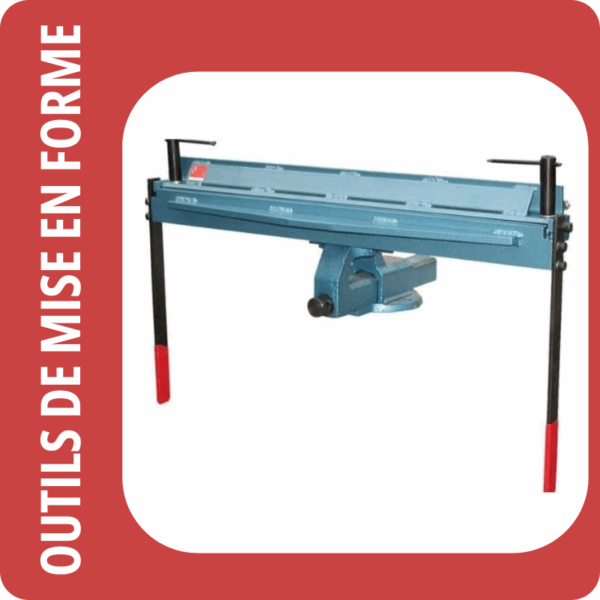

- Même chose que la plieuse précédente, avec une largeur plus confortable de 630mm. A monter sur un étau

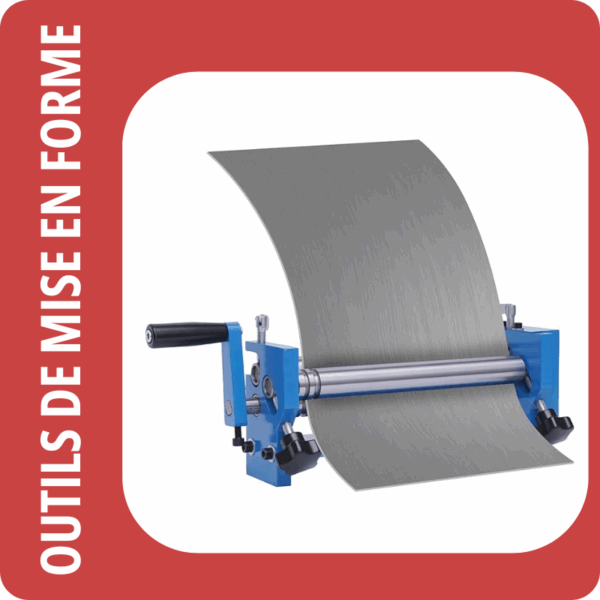

- 3 rouleaux, largeur 300mm. Roulage de tôle 1,2/1,5mm (acier). Rayon de cintrage 30mm. A monter sur un étau
OUTILS DE MISE EN FORME - TRAVAIL à chaud
Le travail à chaud permet de dépasser pas mal de contraintes que le travail à froid présente. On peut s’attaquer à de plus grandes sections et épaisseurs de métal ! Evidemment ça demande un peu de technique, mais surtout ç’est un budget. Au niveau des machines, cela peut rester raisonnable, mais niveau consommables et notamment le gaz ça peut vite monter, surtout pour le chalumeau oxyacétylène
Je me suis limité pour le moment aux petites forges à propane. Ce sont de bons petits modèles, le gaz est accessible facilement, leur point faible principal au delà de leur taille (donc de la taille des pièces à réaliser) est la durée de vie de l’isolant à l’intérieur de la carcasse. La sole est relativement fine et le reste est en laine réfractaire à imbiber en amont avec un mélange poudre réfractaire et eau. Un changement du réfractaire est donc à opérer tout les X mois en fonction de votre utilisation
Plus haut, je vous parlais de fabriquer ses propres machines et la forge à propane est largement envisageable. Les brûleurs + manomètres sont achetables en pièces détachées. Une carcasse et une isolation en dur, plus robustes sont largement possibles.

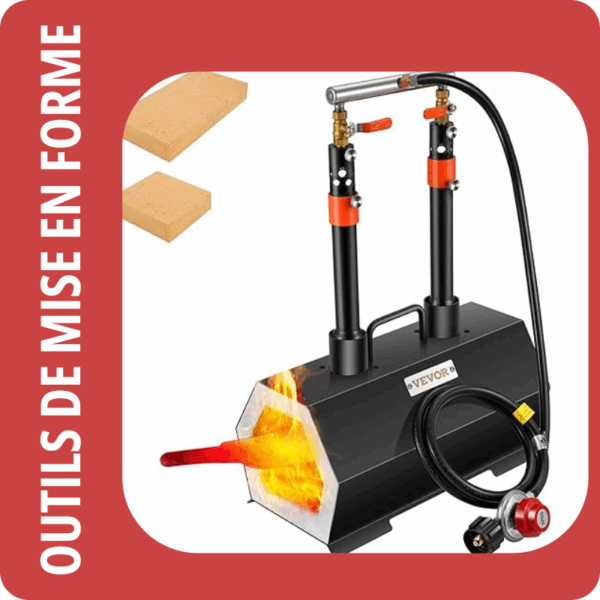

- Top pour la forge, de petits éléments de ferronnerie (pointes, torsades, etc.), couteaux

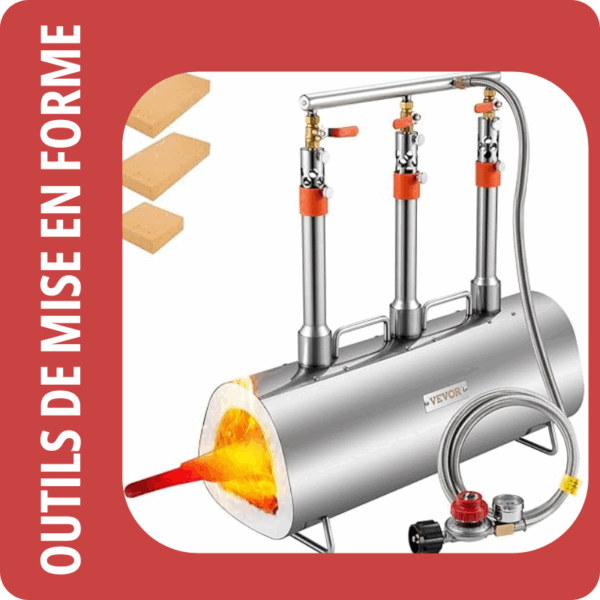

- Même chose avec 3 bruleurs, une capacité plus grande en longueur et une forme arrondie. Donne une chauffe plus homogène et sur des pièces plus longues

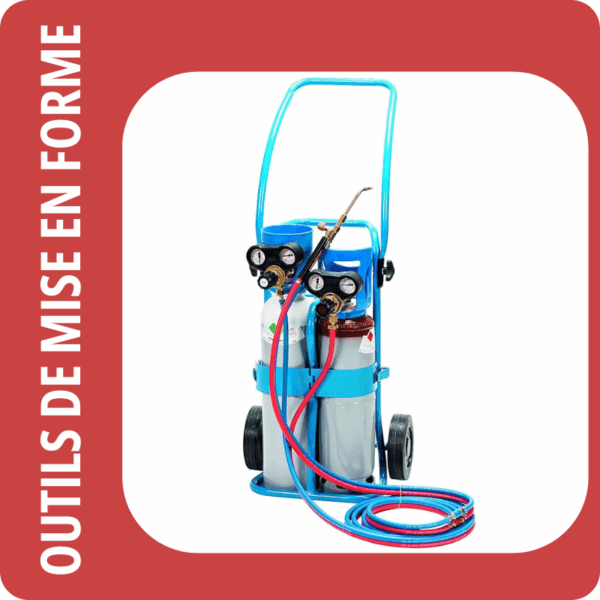

- Le kit complet pour le soudage oxyacétylènique (OA), petits éléments forgés, cintrage à chaud, chaudes de retrait (redressage). Bouteilles inclues (sans contrats)

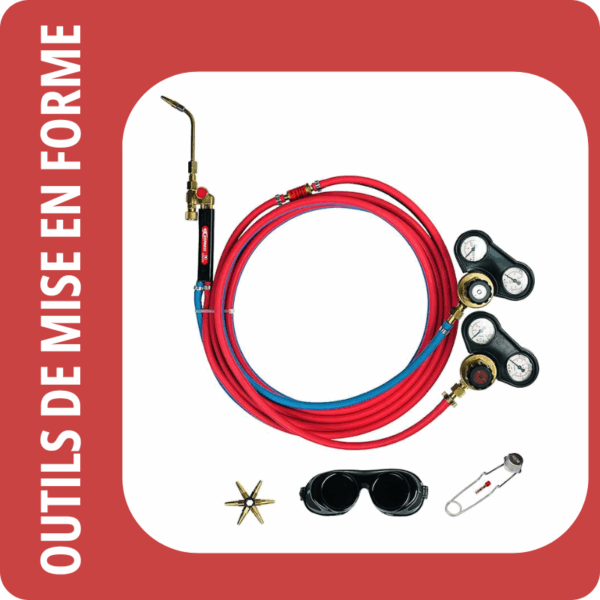

- Même chose sans bouteilles et chariots. A vous de trouver votre distributeur de gaz local

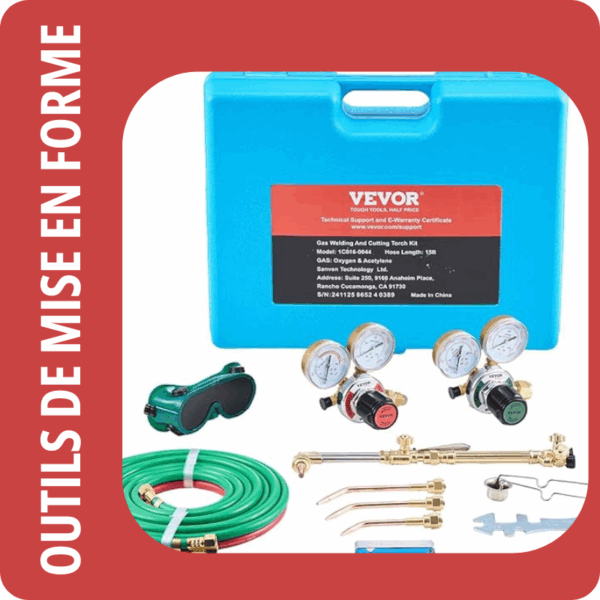

- Comme le kit OA précédent, les bouteilles ne sont pas incluses, mais il comprend la torche de découpe (pour ceux qui n'ont pas de découpe plasma, par exemple)
C’est souvent moins cher, mais si pour des raisons éthiques, de SAV ou tout simplement pour des outils que l’on ne trouve pas chez les « généralistes », je vous invite à consulter la liste des commerces spécialisés avec souvent une boutique en ligne ET/OU physique
(MAJ au fur et à mesure)
