"Steal 'N Roses" - Garde-Corps inspiration Art Déco

Aujourd’hui, nouvel opus d’ « Au Coeur d’un Chantier » toujours dans la série « Au Coeur des Choses : Origins ». Vous l’aurez sûrement reconnue en haut de la photo, c’était le relooking de la Marquise avec un super vitrail (que vous pouvez retrouver ici); nous sommes donc toujours à Nogent-sur-Marne (94130). Dépucelage d’Au Coeur des Choses, partie 2, c’est parti : Garde-Corps « Mofif de Rose », inspiration Art Déco

1ERE étape : épure

Main dans la main avec le client exigeant, il fallait se fixer sur un motif, trouver l’équilibre entre la faisabilité et le goût du client. Après quelques échanges de balle, de croquis en croquis, la version a été trouvée, approuvée et validée. Les plans par informatique fait, une fois n’est pas coutume, j’ai décidé de faire une impression taille réelle chez un imprimeur en guise d’épure (chose que je n’avais jamais testé auparavant). Pour quelques dizaines d’euros, je me suis épargné entre 1 et 2h de traçage manuel pour une épure, et ce, avec la certitude de n’avoir justement aucune incertitude sur mon tracé : je valide l’expérience, ce fut une décision rentable ! 🏆 Je voulais conserver mon épure, donc j’ai rajouté une plaque de plexiglas dessus pour la protéger, je savais à l’avance que si j’assemblais (pointage au poste à souder), il y aurait des projections, et donc que le plexiglas serait altérer

2èmE étape : débit et assemblage de la structure principale

Profils métalliques utilisés :

Plat de 30x8mm, pour le cadre structurel, Plat de 30×4 pour les motifs ( les « V », entretoises et les « roses »). La découpe (débit) et l’assemblage par soudage des parties droites et régulières ne posent pas de soucis particuliers tant qu’on est précis, méticuleux et organisé. Le cadre de en 30×8 fait dans les règles de l’art, il suffit de suivre l’épure et de pointer les autres éléments

3èmE étape : les cintres et les roses

Etape un peu plus complexe, on doit réaliser toute une série de cintres en plat de 30x4mm. Pour se faire, après avoir repéré et prédébité en surlongueur tout les fers à mettre en forme, on cintre tout à la main à froid avec une griffe et un griffon. Ci-dessous, les griffes en bas à droite (la bleue a été acheté dans le commerce, la « brute » a été fabriquée artisanalement avec un écart et une longueur de fourche adaptée au plat de 30×4 à cintrer); en bas à gauche, le griffon est monté sur l’étau

Astuce : pour tout cintrage de fers, les couper en surlongueur. Cintrer, à la main comme avec une machine, induit toujours des pertes; il y a toujours les extrémités du fer qu’on ne pourra pas cintrer (sauf si on prépare les extrémités au marteau en amont)

Bon là, j’avoue, une démo vidéo aurait été de rigueur (ça viendra sûrement dans une mise à jour ultérieure), mais pour le principe en quelques mots : on place le plat à cintrer entre les 2 ronds du griffon et avec la griffe, on enfourche un peu plus loin le plat (de la même manière que le griffon, mais dans l’autre sens) et on tire sur la griffe pour que le plat soit mit en pression sur le rond du griffon. Le fer se cintre sur la zone de contact, on relâche la pression, on décale le plat un peu plus loin et on recommence, etc. etc.

Bref, cette étape demande patience, précision et modération de force, on doit régulièrement vérifier la régularité de la courbe du cintre sur l’épure

Quelques heures plus tard, après assemblage et finition, vous obtenez la « Rose » ci-dessus

4èmE étape : Main Courante et crosse

(PARTIE CENTRALE DE LA PHOTO CI-DESSUS, EN FORME D’OREILLE)

Même principe que l’étape 3, sauf que les sections sont plus épaisses 30×8 et main courante moulurée… et la je peux vous dire qu’à froid, c’est très très très….TRES pénible. Ce genre d’étape se réalise généralement à chaud avec un chalumeau; sauf qu’à mes débuts, j’en avais pas, il fallait faire sans et innover avec quelques petites combines

On assemble le tout, toujours en suivant l’épure, finitions, traitement antirouille…

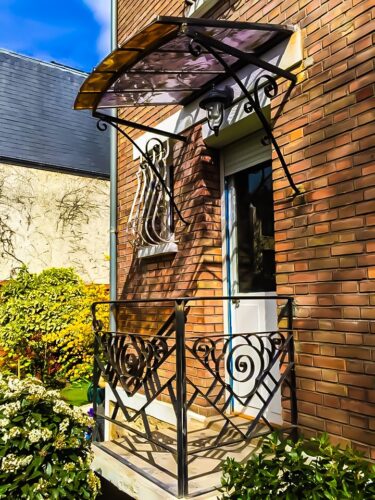

Et voila, la boucle est bouclée, ça donne la 1ère photo présentant le rendu final. Des questions? des commentaires? des remarques pour m’aidez à faire des articles encore meilleurs? N’hésitez pas, c’est en dessous que ça se passe.

A la prochaine aventure! 🙂
